Kedjeselar i legerat stål: 80 och 100 Grade Guide

Vad är kedjestroppar av legerat stål?

legerat stål kedjeslingor är tunga lyftanordningar designade för industriella applikationer som kräver styrka, hållbarhet och tillförlitlighet under extrema förhållanden. Varje lyftsele är konstruerad av sammankopplade kedjelänkar av höghållfast legerat stål med en huvudlänk upptill och ändbeslag - såsom krokar, ringar eller krokar - vid arbetsändarna. Till skillnad från syntetiska alternativ sträcker sig kedjestroppar av legerat stål inte, fransar eller bryts ner när de utsätts för vassa kanter, nötande ytor eller förhöjda temperaturer, vilket gör dem till standardvalet för gjuterier, stålverk, byggarbetsplatser och tunga tillverkningsmiljöer.

Kedjeselsar finns i fyra huvudbenskonfigurationer: enkelben, dubbelben, trippelben och fyra tassar . Varje konfiguration fördelar lasten på olika sätt och väljs utifrån form, vikt och balanskrav för föremålet som lyfts. En enda benslinga är idealisk för enkla vertikala lyft, medan selar med flera ben ger överlägsen lastkontroll för asymmetriska eller överdimensionerade laster.

80:e klass vs 100:e klass: Förstå den grundläggande skillnaden

Kvaliteten på en kedjeslinga avser den minsta brotthållfastheten i förhållande till kedjans tvärsnittsarea – en högre kvalitet betyder större hållfasthet i samma diameter. När man väljer kedjestroppar av legerat stål är valet mellan kvalitet 80 och kvalitet 100 ett av de mest kritiska besluten, som direkt påverkar arbetsbelastningsgränser, slingvikt och kostnadseffektivitet.

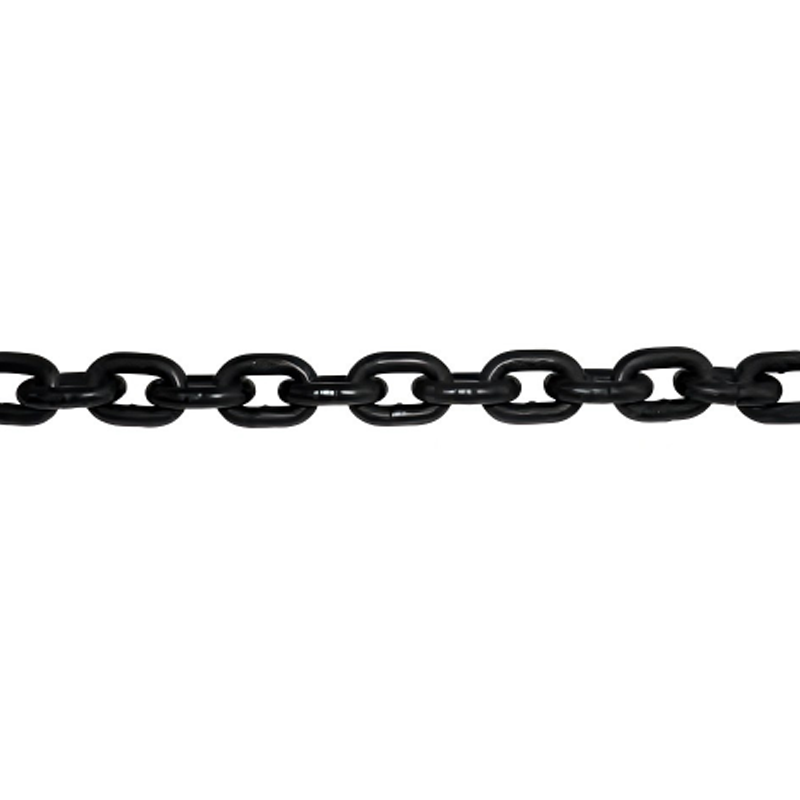

Klass 80 kedjeselar har länge varit industristandarden och fortsätter att användas i stor utsträckning för tunga lyft för allmänna ändamål. De erbjuder utmärkt styrka, en beprövad meritlista och bred kompatibilitet med de flesta rigghårdvara. Men kedjeslingar av kvalitet 100 erbjuder cirka 25 % högre arbetsbelastningsgränser på samma kedjediameter – vilket innebär att du kan lyfta tyngre laster med en lättare, mer hanterbar sling. Detta är särskilt värdefullt i verksamheter där montörsutmattning, inställningshastighet och krankapacitet är nyckelfaktorer. Båda klasserna uppfyller standarderna EN 818-4, ASME B30.9 och GB/T 10051, vilket säkerställer full spårbarhet och godscertifiering.

Högtemperaturlyft: varför kedjeslingar är bra

En av de mest utmärkande fördelarna med kedjestroppar av legerat stål jämfört med alternativ av syntetiska eller stålrep är deras exceptionella prestanda som lyftstroppar vid hög temperatur. Nylon- och polyesterslingor kan börja förlora strukturell integritet vid temperaturer så låga som 80°C, medan vajerslingar är känsliga för värmeinducerad trötthet och kärnnedbrytning. Kedjestroppar av legerat stål, å andra sidan, är klassade för kontinuerlig användning vid temperaturer upp till 400°C med lämplig minskning av arbetsbelastningsgränsen.

Enligt ASME B30.9 riktlinjer bör arbetsbelastningsgränsen för en kedjestropp reduceras när den används i miljöer med hög temperatur. Följande minskningar gäller som allmän branschvägledning:

• Upp till 200°C: Ingen minskning av WLL krävs
• 200°C till 300°C: Minska WLL med 10 %
• 300°C till 400°C: Minska WLL med 25 %
• Över 400°C: Selen måste tas ur bruk och certifieras på nytt före ytterligare användning

Detta gör kedjestroppar i legerat stål till det enda praktiska alternativet för hantering av heta ämnesämnen i stålverk, överföringar av smält form i gjuterier och ugnsrelaterade lyft vid keramik- eller glastillverkning. Det är viktigt att låta lyftselarna svalna innan de inspekteras efter användning, eftersom värmeexponering är kumulativ – varje högtemperaturcykel påverkar gradvis den långsiktiga arbetsbelastningskapaciteten.

Slutliga tillbehör och konfigurationsalternativ

Mångsidigheten hos kedjestroppar av legerat stål utökas ytterligare av det utbud av tillbehör som finns tillgängliga. Att välja rätt redskap är lika viktigt som att välja rätt grad och antal ben, eftersom olämpliga redskap kan äventyra säkerheten och kontrollen över lasten.

Vanliga typer av ändbeslag

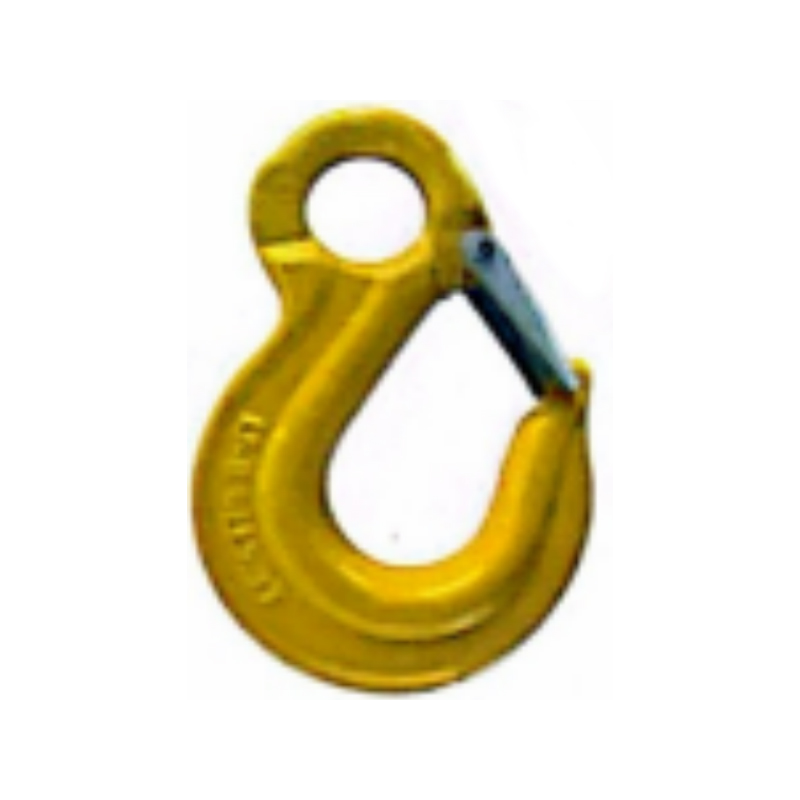

• Slingkrok (glidkrok): Stora halskrokar, vanligtvis självlåsande, som används för allmänna lyft över huvudet. Lämplig för de flesta standardapplikationer.
• Självlåsande krok: Roterar i mitten och låser automatiskt under lasttryck, vilket förhindrar oavsiktlig släppning under lyft. Viktigt för dynamiska eller högvibrerande miljöer.
• Gjutkrok: Har en extra stor halsöppning utformad för att rymma skrymmande lastfästen som vanligtvis används vid hantering av gjuterier och smält metall.
• Gripkrok: Den har en smal hals som klämmer fast direkt mellan kedjelänkarna, vilket gör att lyftselens arbetslängd kan förkortas utan att den nominella kapaciteten minskar.
• Avlång huvudlänk: Den övre ringen som förbinder alla ben med krankroken eller lyftanordningen. Måste matcha den korrekta belastningen för hela monteringen.

För selar med flera ben påverkar benens vinkel avsevärt den effektiva arbetsbelastningsgränsen. När vinkeln mellan benen ökar över 60° ökar spänningen i varje ben markant. Se alltid belastningsvinkelfaktordiagrammet som medföljer Grade 80 eller Grade 100 certifierade kedjestroppar för att bekräfta rätt WLL för din lyftgeometri.

Certifieringsstandarder: EN 818-4, ASME B30.9 och GB/T 10051

Certifierade kedjestroppar i legerat stål tillverkas och testas i enlighet med internationellt erkända standarder som styr materialegenskaper, provbelastningsprovning, märkning och spårbarhet. Att förstå vilken standard som gäller för din region eller exportmarknad är avgörande för efterlevnad och försäkringsändamål.

• EN 818-4: Den europeiska standarden för kortlänkade kedjestroppar för allmänna lyftändamål. Täcker aktuella klasser, monteringsprov, märkningskrav och säkerhetsfaktorer. Obligatorisk för CE-märkta selar som säljs på EU-marknader.
• ASME B30.9: Den amerikanska standarden som reglerar konstruktion, fastsättning, användning, inspektion och underhåll av slingar – inklusive kedjestroppar i legerat stål. Omtalad i nordamerikansk industriverksamhet.
• GB/T 10051: Kinas nationella standard för lyft av kedjeslingor, som täcker rundlänkade och kortlänkade kedjor. Obligatoriskt för lyftselar som används i lyftoperationer certifierade enligt kinesiska regelverk.

Varje kompatibel lyftsele är märkt med en hållbar namnskylt eller etikett som visar lyftselens stil, serienummer, kedjestorlek, klass, arbetsbelastningsgräns och tillverkardetaljer. Denna fullständiga spårbarhet gör det möjligt för operatörer och säkerhetsansvariga att upprätthålla korrekta inspektionsregister och dra register för varje enskild lyftsele i deras lager – ett krav i OSHA-föreskrifter och motsvarande internationella säkerhetsregler för arbetsplatsen.

Kriterier för inspektion, underhåll och pensionering

Regelbunden inspektion är inte förhandlingsbar för alla lyftoperationer. Kedjestroppar av legerat stål måste inspekteras före varje användning och genomgå en noggrann periodisk inspektion med intervaller som bestäms av användningsfrekvensen, tillämpningens svårighetsgrad och tillämpliga bestämmelser. Viktiga indikatorer på att en sele bör tas ur bruk inkluderar:

• Kedjelänkslitage som överstiger den minsta tillåtna tjockleken som anges av tillverkaren
• Sprickor, spår eller deformationer i någon länk, huvudlänk eller ändbeslag
• Sträcker ut enskilda länkar över 3 % av originallängden
• Skadade, oläsliga eller saknade identifikationsetiketter
• Termisk missfärgning som indikerar exponering över 400°C utan efterföljande omcertifiering
• Kemisk korrosion, korrosion eller andra ytskador som äventyrar länkens integritet

Korrekt förvaring förlänger även selens livslängd. Förvara kedjestroppar av legerat stål på avsedda krokar eller ställ – aldrig på golvet där de kommer att utsättas för fukt, kemikalier eller fordonstrafik. Efter användning i högtemperaturmiljöer, låt selar svalna helt innan de rullas ihop och förvaras. Smörj kedjelänkar med jämna mellanrum med en lätt maskinolja för att förhindra ytkorrosion, speciellt vid utomhus- eller hög luftfuktighet.

Att välja rätt kedjesling för din applikation

Att välja rätt kedjestropp av legerat stål kräver utvärdering av flera inbördes beroende faktorer. Använd följande checklista som en praktisk utgångspunkt innan du gör en beställning eller påbörjar ett uttag:

• Lastvikt och tyngdpunkt: Bestäm den maximala belastningen och se till att lyftselens WLL – med hänsyn till benvinkeln – överskrider den med en lämplig säkerhetsmarginal.
• Driftstemperatur: Om applikationen involverar heta material eller miljöer över 200°C, krävs en högtemperaturlyftselkonfiguration med en legeringskedja av grad 80 eller grad 100. Använd korrekt WLL-reduktion.
• Benkonfiguration: Enkelben för balanserade vertikala lyft; två-, tre- eller fyrbenta selar för breda, oregelbundna laster eller laster med flera tillbehör.
• Ändbeslag typ: Anpassa typen av krok eller ring till geometrin på lastsäkringspunkten och nivån på risken för oavsiktlig urkoppling.
• Överensstämmelsestandard: Bekräfta vilken standard — EN 818-4, ASME B30.9 eller GB/T 10051 — som krävs för din marknad eller regulatoriska miljö.
• Kedjans diameter och längd: Se till att lyftselens dimensioner passar geometrin på din rigg utan överdrivet spel eller överdriven spänning på något ben.

Om du är osäker, kontakta en certifierad riggingenjör eller selens tillverkares tekniska team. Konsekvenserna av en underdimensionerad eller felaktigt specificerad kedjesling är allvarliga – rätt val är lika viktigt som korrekt användning. Klass 80 och Grade 100 kedjestroppar av legerat stål representerar branschens mest pålitliga verktyg för krävande lyft och, med rätt specifikationer, inspektionsdisciplin och operativ praxis, levererar säkra, repeterbara prestanda över tusentals lyftcykler.
