Förstå vajerbeslag och deras roll i riggsystem

Vajerbeslag är de hårdvarukomponenter som ansluter, avslutar och spänner stållinor över ett brett utbud av strukturella och mekaniska applikationer. Utan korrekt specificerade och korrekt installerade beslag blir även stållina av högsta kvalitet en skuld snarare än en tillgång. I lyft-, rigg-, förtöjnings-, upphängnings- och säkerhetssystem bär beslag den fulla överförda belastningen från linan till ankarpunkten eller lasten - vilket innebär att eventuella svagheter, felaktig installation eller bristande överensstämmelse mellan monteringskapacitet och stållinans styrka kan resultera i katastrofala fel. Att förstå vilka typer av beslag som finns tillgängliga, hur de interagerar med olika stålrepstorlekar och vilka standarder som styr deras användning är grundläggande kunskap för både ingenjörer, riggare och inköpsproffs.

Vajerbeslag omfattar en bred familj av hårdvara - fingerborg, vajerklämmor, spännskruvar, pressade hylsor, kilhylsor och mekaniska hylsor, bland annat. Varje kopplingstyp är konstruerad för en specifik kombination av lastriktning, installationsmiljö, enkel montering på fältet och erforderlig anslutningseffektivitet. Att välja fel passningstyp för en applikation är lika farligt som att välja ett rep med otillräcklig vajerstyrka, vilket gör att man förstår hela systemet – rep och passning tillsammans – innan något specifikationsbeslut fattas.

Vanliga typer av linbeslag och deras tillämpningar

Varje kategori av vajerbeslag tjänar ett distinkt funktionellt syfte, och flera typer kombineras rutinmässigt i en enda riggenhet för att uppnå den erforderliga avslutnings-, justering- och anslutningsgeometrin.

Fingerborg

Fingerborg are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Vajerklämmor

Vajerklämmor - även kallade vajerklämmor eller U-bultklämmor - är bland de mest använda mekaniska vajerbeslag för att forma ögon och avslutningar i fält. En standardklämma består av en U-bult, en sadel och två muttrar. Sadeln ska alltid placeras på den spänningsförande (bärande) sidan av repet, med U-bulten över återvändsgränden. Den allmänt hänvisade regeln "sadla aldrig en död häst" påminner riggare om denna kritiska installationsorientering - om du vänder om klämman minskar anslutningseffektiviteten med upp till 40 % och skapar en krossande deformation på de lastbärande trådarna. Antalet clips som krävs för en säker avslutning beror på repets diameter och specificeras i standarder som ASME B30.9.

Spännskruvar

Spännskruvar are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Swaged och Socketless Sockets

Swaged sockets uppnår avslutning genom att mekaniskt komprimera en metallhylsa runt repets ände med hjälp av hydraulisk pressutrustning, vilket skapar en permanent, högeffektiv anslutning som vanligtvis uppnår 100 % av stållinans nominella brotthållfasthet. Detta gör smidda avslutningar till det föredragna valet för hisssystem, förtöjning till havs och kranhängda linor där maximal effektivitet och en ren, låg profilmontering krävs. Hylslösa eller hartsgjutna hylsor är däremot fältinstallerbara utan specialutrustning - repänden borstas ut inuti hylsan och säkras med en zink- eller hartsblandning. Utgjutna uttag uppnår också nära 100 % effektivitet och används i stor utsträckning vid gruvlyftning och tunga lyft där uttagsbyte i fält måste vara möjligt.

Stålrepstorlekar och hur de relaterar till passningsval

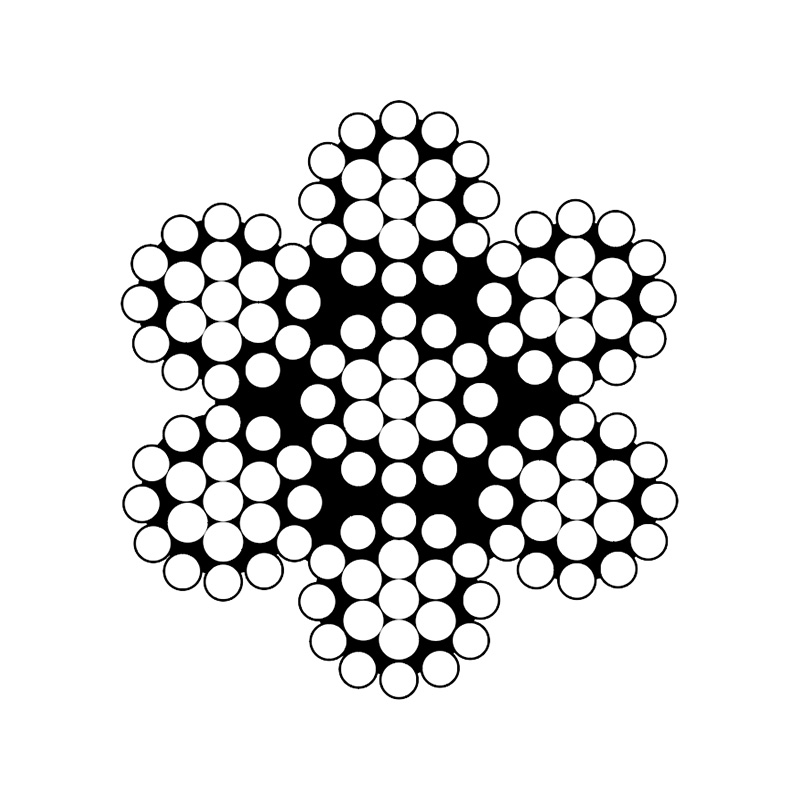

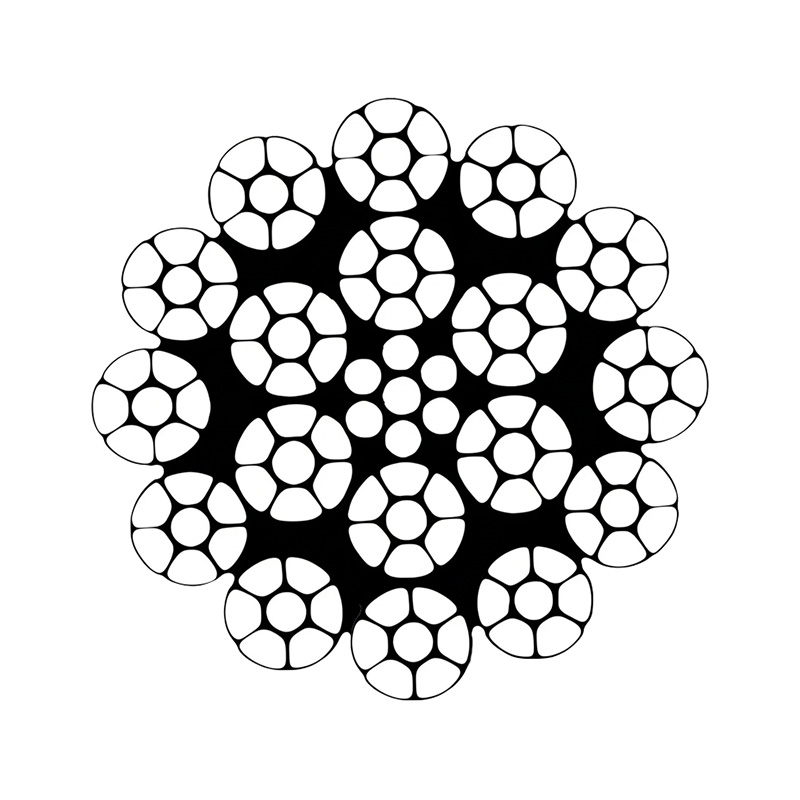

Stålrepstorlekar definieras primärt av nominell diameter, mätt i millimeter eller tum, och kännetecknas vidare av konstruktion - antalet trådar, trådar per tråd och kärntyp. Vanliga konstruktioner inkluderar 6×19, 6×36 och 8×19, där den första siffran representerar antal strängar och den andra representerar ledningar per sträng. Dessa konstruktionsvariabler påverkar flexibilitet, nötningsbeständighet och minsta böjradie, som alla påverkar vilka beslag som är kompatibla och hur de måste dimensioneras.

Varje beslagstyp tillverkas i storlekar som motsvarar specifika repdiameterintervall. Att använda ett beslag som är dimensionerat för ett större rep på ett mindre rep skapar överdriven inre rörelse och glidning under belastning. Omvänt, att tvinga in ett rep i en underdimensionerad koppling skadar de yttre ledningarna under installationen och äventyrar anslutningen. Tabellen nedan sammanfattar vanliga stålrepstorlekar och indikativa arbetsbelastningsintervall för att underlätta valet av preliminär montering:

Dessa siffror representerar ungefärliga värden för linor av förbättrad plogstål (IPS) kvalitet med oberoende vajerkärnor (IWRC). Den faktiska brotthållfastheten varierar beroende på tillverkare, kvalitet och konstruktion. Kontrollera alltid mot tillverkarens belastningstabeller innan du anger beslag för ett fungerande system.

Vajerns styrka och anslutningseffektivitet

Vajerns styrka uttrycks som den minsta brottkraften (MBF) eller katalogbrotthållfastheten, som representerar den dragbelastning vid vilken linaggregatet förväntas misslyckas under laboratorietestförhållanden. I praktiken är arbetsbelastningsgränsen (WLL) som tillämpas på alla riggsystem en bråkdel av denna siffra, dividerad med en säkerhetsfaktor som varierar beroende på tillämpning. ASME B30.9 och liknande standarder föreskriver säkerhetsfaktorer som vanligtvis sträcker sig från 3,5:1 för lyftselar i standardlyft till 5:1 eller högre för personalbärande applikationer och dynamiska stötbelastningsmiljöer.

En kritisk men ofta förbisedd variabel är anslutningseffektiviteten – procentandelen av repets katalogbrottstyrka som en given avslutningsmetod faktiskt ger. Olika beslagstyper uppnår olika effektivitet, och dessa måste tas med i lastberäkningar:

• Smyckade beslag och gjuthylsor: 100 % effektivitet — full katalogbrottstyrka kan uppnås vid anslutningspunkten.
• Kilhylsor: 75–90 % effektivitet beroende på design och repkonstruktion; återvändsgränden måste vara ordentligt säkrad för att förhindra genomdragning.
• Vajerklämmor (korrekt installerade): 80 % effektivitet för standard U-bultklämmor när det minsta erforderliga antalet clips används med korrekt vridmoment.
• Handskarvade ögon: 90–95 % effektivitet för korrekt utförda fiber- och vajerskarvar i lämpliga repkonstruktioner.

Dessa effektivitetsvärden innebär att ett 12 mm rep med en katalogbrottstyrka på 93 kN avslutat med vajerklämmor ger en effektiv avslutningshållfasthet på cirka 74,4 kN – en minskning som måste beaktas när man bestämmer om monteringen uppfyller den erforderliga WLL med lämplig säkerhetsfaktor tillämpad.

Branschstandarder som styr trådbeslag

Överensstämmelse med erkända standarder är inte valfritt i professionella riggnings- och lyfttillämpningar – det är ett juridiskt och kontraktuellt krav i de flesta jurisdiktioner. De primära standarderna som styr stållinsbeslag och deras tillämpning inkluderar ASME B30.9 (slingor), som täcker design, tillverkning, testning och användning av stållinsslingor och deras ändbeslag i Nordamerika. EN 13414 är den europeiska motsvarigheten för linslingar och specificerar monteringsdimensioner, materialkrav och provningsprotokoll för belastningstestning. OSHA 29 CFR 1926.251 föreskriver specifika krav för riggutrustning som används i konstruktionen, inklusive antalet och installationsriktningen för vajerklämmor baserat på repets diameter. För offshore- och marina applikationer publicerar klassificeringssällskap som DNV GL, Lloyd's Register och Bureau Veritas ytterligare krav som täcker korrosionsskydd, materialcertifieringar och periodiska inspektionsintervaller för vajerbeslag som används vid förtöjning, bogsering och lyft.

Kriterier för inspektion, underhåll och utbyte

Trådbeslag utsätts för slitage, korrosion, utmattning och deformation över tid, och ingen koppling bör vara kvar i drift utan ett strukturerat inspektionsprogram. Visuell inspektion före varje användning är ett baslinjekrav, men periodiska detaljerade inspektioner av en kompetent person måste också schemaläggas baserat på applikationsfrekvens och miljögrad. Viktiga kasseringskriterier för vajerbeslag inkluderar:

• Synliga sprickor, deformation eller förlängning av någon bärande komponent, inklusive bygelstift, hylsor eller spännhylsor.
• Korrosionsgropar som minskar en armaturs tvärsnittsarea med mer än 10 % av dess ursprungliga dimension när som helst.
• Bevis på glidning vid avslut av vajerklämmor, indikerat med skåror eller rörelsemärken på repytan intill sadeln.
• Saknade, avskalade eller undervridna muttrar på vajerklämmor — alla muttrar måste dras åt enligt specifikationen efter den första belastningen och vid efterföljande inspektionsintervall.
• Alla armaturer som har utsatts för en känd överbelastning eller stötbelastning, oavsett synbart tillstånd, ska tas ur drift och destruktivt testas eller kasseras.

Att matcha stålrepbeslag exakt till de stålrepstorlekar som används, verifiera att enhetens effektiva vajerstyrka uppfyller alla krav på belastning och säkerhetsfaktorer, och att upprätthålla överensstämmelse med tillämpliga standarder är de tre pelarna för säker, pålitlig riggsystemdesign. Ingen komponent i den här kedjan är viktigare än en annan - integriteten hos hela monteringen beror lika mycket på repet, beslagen och installationens kompetens.
